Женское пальто

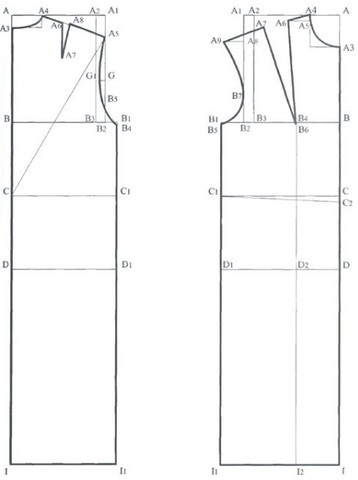

Базовая конструкция пальто

Построение спинки

Строим прямой угол из точки А.
АВ = высота проймы сзади (Впрс ) + прибавка.
(Пример: 23 см + 3 см = 26 см.)
АС = длина спины до талии (Дст )+ прибавка.
(Пример: 42 см + 2 см = 44 см.)
CD = высота линии бедер (Вб).
(Пример: 18 см.)
AI = длина изделия (Ди ).
(Пример: 110 см.)
ВВ 1 = (обхват груди 3 + прибавка) /4-1 см.
(Пример: (90 см + 18 см) / 4 -1 см = 26 см.)
DD1 = (обхват бедер + прибавка) / 4 -1 см.
(Пример: (96 + 12) / 4 - 1 см = 26 см.)
АА 1 = ВВ2 = (диаметр плеч (Дп )+ прибавка) / 2.
(Пример: (38 см + 8 см) / 2 = 23 см.)
ВВЗ = АА 2 = (ширина спины + прибавка) / 2.
(Пример: (36 см + 5 см) / 2 = 20,5 см.)
ААЗ = глубина горловины спинки = 2,5 см (стандартная величина).
АА 4 = 1/5 обхвата шеи.
(Пример: 38 см / 5 = 7,6 см.)
Проведем дугу АЗА 4 , которая будет линией горловины сзади.
СА5 = высота плеча косая (Впк ) + прибавка.
(Пример: 42 см + 3 см = 45 см.)
Для нахождения точки А5 проведем дугу с центром в точке С и радиусом, равным СА5. На пересечении дуги и вертикали А1В2 находится точка А5.
Проведем линию плеча по точкам А 4 А5.
В1В4 = 0,2см.
A5G = 1/2 А5В2.
GG1 = 1,2 см.
GB5 = 1/2 GB2.
Проведем линию проймы по точкам А5 G1 В5 В 4 .
Проведем линию бокового шва по точкам В 4 С1 I1 и линию низа по точкам I I1.
Для улучшения посадки пальто на фигуре
необходимо построить плечевую вытачку.
А4А6 = 5,5 см.
А6А7 = 8 см.
А6А8 = 1,2 см.
А6А7 = А8А7.
Проведем линию плеча с вытачкой по точкам А 4 А6 А7 А8 А5.

Построение полочки

Строим прямой угол из точки А.
АВ = АВ с чертежа спинки.
АС = АС с чертежа спинки.
CD = CD с чертежа спинки.
Al = AI с чертежа спинки.
ВВ 1 = (обхват груди 3 + прибавка) / 4 + 1 см.
(Пример: (90 см + 18 см) / 4 + 1 см = = 28 см.)
DD1 = (обхват бедер + прибавка) / 4 + 1 см.
(Пример: (96 + 12) / 4 + 1 см = 28 см.)
АА 1 = ВВ2 = (диаметр плеч (Дп )+ прибавка) / 2.
(Пример: (38 см + 8 см) / 2 = 23 см.)
BB3 = АА 2 = (ширина спины + прибавка) / 2.
(Пример: (36 см + 5 см) / 2 = 20,5 см.)
BB4 = (расстояние между сосковыми
точками (Цг ) + прибавка) / 2.
(Пример: (19 см + 2 см) / 2 = 10,5 см.)
ВВ 4 = DD2 = I I2.
ААЗ = глубина горловины полочки = = 8 см.
АА 4 = АА4 с чертежа спинки.
Проведем дугу АЗА 4 , которая будет линией горловины спереди.
А4А5 = 1,2 см.
Проведем горизонталь через точку А5.
А4А6 = 5,5 см.
Для нахождения точки А 6 проведем дугу с центром в точке А4 и радиусом, равным А4А6. На пересечении дуги и горизонтали через точку А5 находится точка А 6 .
А6В6 = высота груди (Вг )+ прибавка.
(Пример: 25 см + 1,5 см = 26,5 см.)
Для нахождения точки В 6 проведем дугу с центром в точке А6 и радиусом, равным А6В6. На пересечении дуги и вертикали В4СЗ находится точка В 6 .
Проведем линию А6В6.
А1А8 = А1А5 (величина с чертежа спинки) + 2 см.
Проведем горизонталь через точку А8.
А6А7 = обхват груди 3 (ОгЗ ) - обхват груди 1 (Ог 1 ).
(Пример: 90 см - 84 см = 6 см.)
Для нахождения точки А 7 проведем дугу с центром в точке А6 и радиусом, равным расстоянию А6А7. Затем проведем дугу с центром в точке В 6 и радиусом, равным расстоянию А6В6. На пересечении двух дуг находится точка А 7 .
Проведем линию А7В6. А7А9 = А4А5 (величина с чертежа спинки пальто) - I - А4А6 - 0,5 см.
Для нахождения точки А 9 проведем дугу с центром в точке А7 и радиусом, равным А7А9. На пересечении дуги и горизонтали через точку А8 находится точка А 9 .
В2В7=1/3В2А8.
Проведем линию проймы полочки куртки по точкам А 9 В7 В5.
Перестроим линию талии и линию низа.
СС 2 = II2 = 1 см
